Fundação de galpão pré-moldado: como é definida.

Fundação de galpão pré-moldado é a parte enterrada da obra que recebe os pilares de concreto e leva ao solo as cargas da estrutura previstas no projeto. Ela pode ser feita com estacas e blocos, com sapatas ou com outra solução. Quem escolhe o tipo, as medidas e a posição de cada estaca ou bloco é o projeto de fundação, feito pelo engenheiro a partir da sondagem do terreno.

No galpão pré-moldado, a fundação não é só o que segura o pilar. É o gabarito onde ele vai encaixar.

O que é a fundação de um galpão pré-moldado.

A carga desce da cobertura para as terças (as peças que apoiam o telhado), das terças para as vigas, das vigas para os pilares e dos pilares para a fundação, que pode ser de blocos sobre estacas, de sapatas ou outra solução, conforme o projeto. Cada etapa tem um responsável:

Sondagem para galpão: o ponto de partida.

Sondagem é o ensaio que investiga o solo antes do projeto: mostra as camadas embaixo da obra, quanto cada uma resiste e onde está a água. É com ela que o engenheiro tem base para dimensionar a fundação.

A mais conhecida em obra é a sondagem a percussão, chamada de SPT: um amostrador é cravado no solo a golpes, e a resistência de cada camada é registrada ao longo da profundidade. O resultado vem num relatório com o perfil do solo e o nível d'água.

Quantos furos fazer e onde, quem define é o engenheiro responsável, que também interpreta o relatório. Em terreno grande, o solo pode mudar de uma ponta à outra, e é a sondagem que mostra isso antes da obra.

O que o projeto de fundação define.

Com a sondagem e as cargas do projeto estrutural, o engenheiro de fundação escolhe a solução e detalha a fundação. Em galpão pré-moldado, o projeto costuma trazer:

• Tipo de fundação: estacas com blocos, sapatas ou outra solução.
• Locação de cada estaca e bloco, amarrada aos eixos dos pilares.
• Estacas: diâmetro, profundidade e quantidade por bloco.
• Cota de arrasamento: a altura do topo da estaca para entrar no bloco.
• Blocos: medidas, armadura e o detalhe de encaixe do pilar.
• Concreto: o FCK (a resistência do concreto) das estacas e dos blocos.

Nada disso é escolha de quem executa: a CONCRECIA executa a estaca escavada e monta a estrutura conforme o projeto.

Blocos sobre estacas: como o pilar chega ao solo.

Quando o projeto indica estacas, o pilar em geral não apoia diretamente nelas. Entre os dois fica o bloco de coroamento, peça de concreto armado que une o topo de uma ou mais estacas e recebe o pilar.

No pré-moldado, é no bloco que o pilar é fixado. Em muitos projetos há um cálice, encaixe onde o pé do pilar entra, é aprumado e tem o espaço em volta preenchido, conforme o detalhe do projeto estrutural.

Vigas baldrame podem ligar os blocos e apoiar o fechamento lateral. O piso é outro projeto, dimensionado pela carga que roda em cima: veja o concreto para piso industrial.

Estaca escavada para galpão: onde ela entra.

Estaca escavada é uma das soluções que o projeto pode indicar. A perfuratriz (a máquina que perfura o solo para as estacas) vai montada sobre caminhão e abre o furo com trado no diâmetro e na profundidade do projeto; em seguida, o furo é preenchido com concreto, sem bate-estaca. Veja como funciona a estaca escavada.

Em galpão, quando o projeto indica estaca escavada, ela recebe o bloco do pilar pré-moldado. Há outras soluções, como hélice contínua, estaca cravada e sapata, e quem escolhe é o projeto de fundação.

Na fundação do galpão, a CONCRECIA:

• Executa estaca escavada de até 1,20 m de diâmetro e até 20 m de profundidade, nas medidas do projeto de fundação.

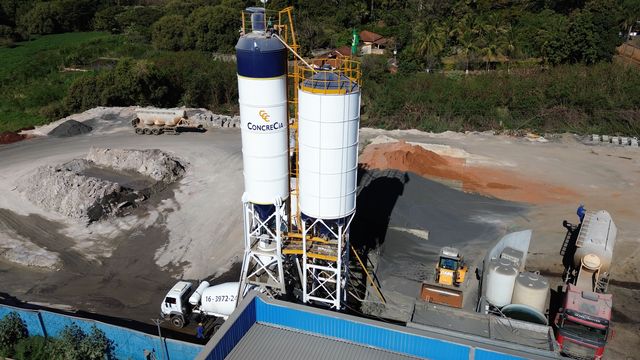

• Pode entregar o concreto usinado das estacas e dos blocos em Ribeirão Preto (com Bonfim Paulista), Serrana, Dumont, Cravinhos, Sertãozinho, Brodowski e Jardinópolis. Fora delas, inclusive para o concreto das estacas, fale conosco: verificamos a possibilidade de atender ou de ajudar.
• Produz e monta a estrutura pré-moldada, com cobertura e fechamento, na mesma proposta.

Por que o pilar precisa da fundação pronta e na posição certa.

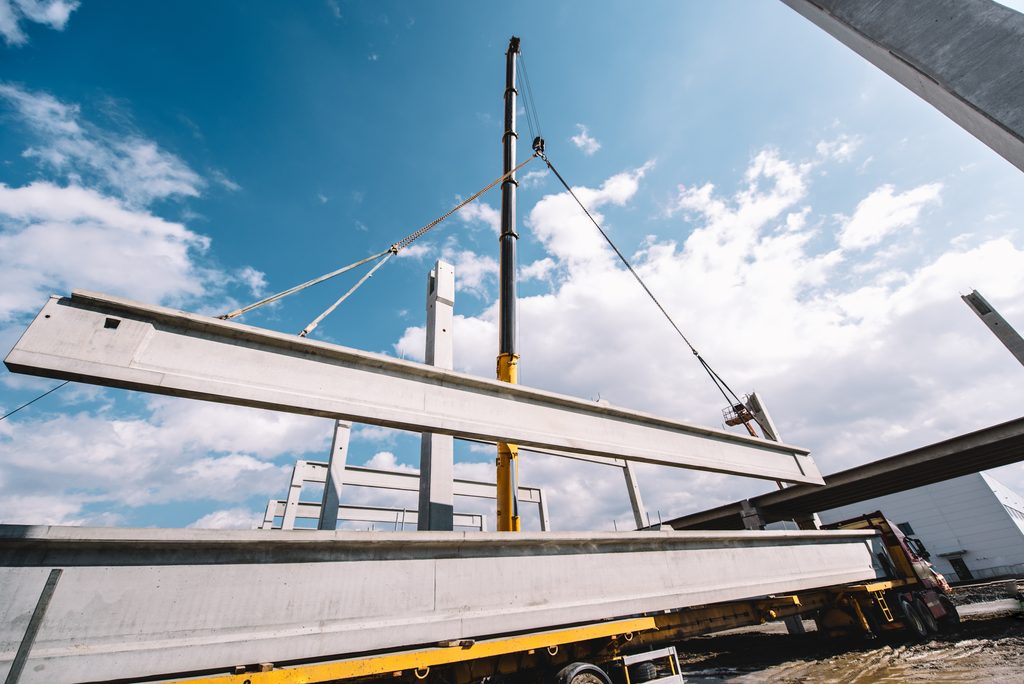

O pilar pré-moldado chega pronto, com o comprimento e os consoles do projeto, e o guindaste desce o pé dele no bloco. Se o bloco estiver fora do eixo, girado ou em altura diferente da prevista, a peça não encaixa como o projeto previu, e a montagem pode parar até a correção. Por isso, antes da montagem:

• A locação e a cota do topo de cada bloco são conferidas pela planta.
• O concreto dos blocos cumpre o tempo que o projeto pedir.
• O responsável da obra libera a fundação.

Enquanto a fundação anda no terreno, as peças podem ser produzidas. O cronograma, da fundação à montagem, é combinado antes, e a montagem começa com a fundação liberada.

O que a obra precisa ter para a perfuratriz.

A perfuratriz é montada sobre caminhão, e o terreno precisa deixar que ela chegue a cada estaca:

• Entrada para caminhão: portão, rua e acesso para passar e manobrar.
• Terreno limpo e firme, sem entulho, mato alto ou barro que atole.
• Locação marcada e conferida antes da chegada.
• Caminho livre até cada estaca, com espaço para posicionar o caminhão.
• Fios e redes aéreas: atenção, porque o mastro sobe na perfuração.
• Divisa: estaca junto ao muro pede espaço para o equipamento; envie fotos do trecho.

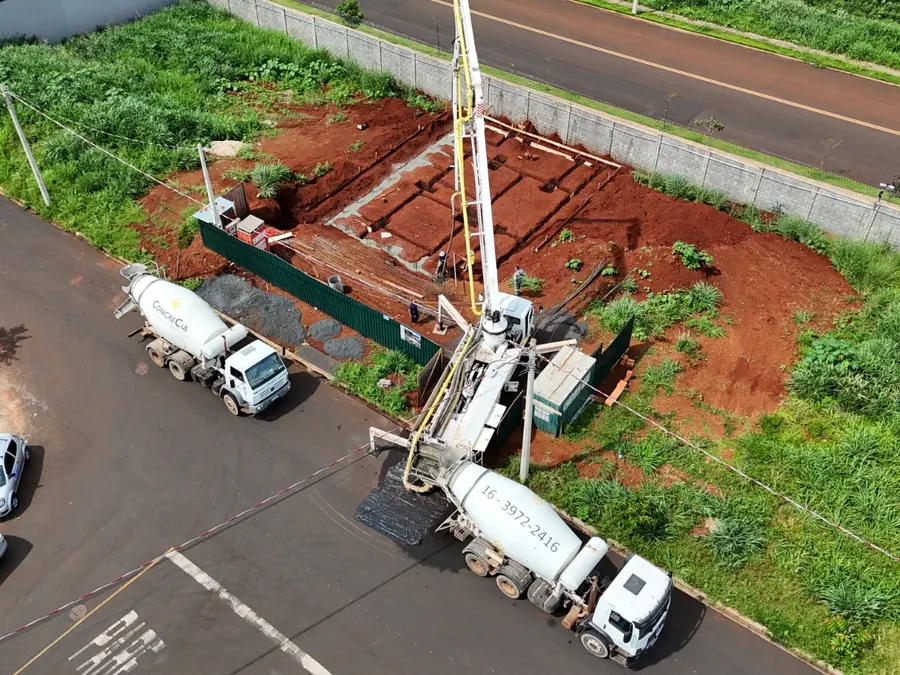

• Betoneira: acesso para ela, quando o concreto das estacas vem junto.

Na montagem vale o mesmo: guindaste e caminhões das peças precisam de acesso e chão firme.

O que enviar para a proposta

• Projeto de fundação, ou a locação com diâmetro e profundidade das estacas.
• Projeto estrutural, se já tiver; se não, o uso, a área, o pé-direito (a altura interna do galpão) e o vão livre (a distância entre os pilares) que você imagina.
• Endereço ou localização da obra (o pin do mapa) e a data prevista.
• Fotos do acesso ao terreno.

O orçamento não tem custo, e o pagamento pode ser por boleto, PIX ou cartão, com as condições na proposta. Ainda não tem sondagem ou projeto? Envie o que tiver (planta, fotos e endereço) para começarmos a conversa do galpão; a proposta da estaca sai com as medidas do projeto de fundação.
