O tamanho de um galpão pré-moldado é dado por três medidas: largura, comprimento e pé-direito (a altura interna do galpão). Um galpão 10x20 tem 10 metros de largura por 20 de comprimento, ou 200 m² de área coberta. O ponto de partida é o uso: o que vai circular, ficar guardado e funcionar lá dentro. Vão livre (a distância entre os pilares), posição dos pilares e pé-direito são definidos no projeto estrutural, pelo engenheiro responsável pela obra.
Galpão, barracão, pré-moldado ou pré-fabricado: neste guia, os nomes descrevem a mesma construção, e quem procura barracão pré-moldado 10x20 fala da mesma medida. O texto não traz preço nem receita de vão, e sim o raciocínio para você chegar ao projetista sabendo o que pedir.
Antes de escolher entre 10x20 e 10x30, liste o que vai entrar pela porta do galpão.
01 / MedidasComo ler as medidas de um galpão: 10x20, 10x30, 15x30.
O primeiro número costuma ser a largura e o segundo, o comprimento, em metros. Multiplicando os dois, você tem a área coberta:
- 6x12: 72 m²
- 10x15: 150 m²
- 10x20: 200 m²
- 10x30: 300 m²
- 15x30: 450 m²
A terceira medida é o pé-direito, a altura entre o piso e a estrutura da cobertura. Ela não aparece no 10x20, mas também muda o galpão. Ao comparar propostas, confira também se a medida é de eixo a eixo dos pilares ou de área livre interna.
02 / UsoComo pensar o tamanho: uso, circulação, máquinas e estoque.
Parta do que o galpão vai fazer e deixe a medida aparecer. Anote antes de falar com o projetista:
- Uso. Oficina, depósito, loja, indústria, máquinas ou armazenagem. Dois usos no mesmo galpão pedem espaço para os dois.
- Circulação. Corredor de empilhadeira, carga e descarga e manobra ocupam área que não guarda nada, e ela entra na conta.
- Máquinas. Altura, largura e comprimento da maior máquina, incluindo a que você pretende comprar. Ponte rolante ou equipamento preso à estrutura muda o projeto.
- Estoque. Pallet no chão, estante porta-pallet, big bag ou granel definem o corredor, a altura de empilhamento e a carga no piso.
- Apoio. Escritório, banheiro e mezanino ocupam área. A escada pré-moldada do mezanino pode entrar na mesma proposta.
- Futuro. Se a ampliação está nos planos, avise o projetista desde o começo.
Olhe também o terreno: os recuos que a prefeitura pede, o pátio de manobra e o espaço para o guindaste na montagem.
03 / ExemplosExemplos de uso por faixa de área.
Ponto de partida para a conversa, não regra: dois negócios com a mesma área podem pedir galpões bem diferentes, e a medida final sai do projeto.
| Faixa de área | Medidas de exemplo | Usos que costumam caber | O que conferir |
|---|---|---|---|
| Até cerca de 100 m² | 6x12, 8x12, 10x10 | Garagem de veículo ou de máquina pequena, depósito de ferramentas, oficina pequena | O peso do transporte e da montagem na conta |
| De 100 a 250 m² | 10x15, 10x20, 12x20 | Oficina mecânica, lava-rápido, loja com depósito, abrigo de trator e implementos | Largura do portão, manobra lá dentro e espaço para escritório ou banheiro |
| De 250 a 500 m² | 10x30, 15x20, 15x30 | Depósito com empilhadeira, pequena indústria, barracão de máquinas e insumos | Vão livre ou pilar intermediário e piso para a carga |
| Acima de 500 m² | 20x30, 20x40 e maiores | Armazém, centro de distribuição, indústria, armazenagem na fazenda | Pátio para caminhão, área de carga e descarga e ampliação futura |
Vão livre ou pilar intermediário: o que muda.
Num galpão retangular, a largura costuma ser a direção que a viga da cobertura vence, e o comprimento é onde os pilares se repetem, em módulos. O projeto define se a largura fica livre ou ganha uma linha de pilares no meio.
- Vão livre: sem pilar no caminho, o que facilita manobra, corredor e mudança de layout. Em troca, a viga tende a ficar maior e mais pesada, e isso pesa na produção, no transporte e no içamento.
- Pilar intermediário: a viga vence uma distância menor e costuma ficar mais leve. Em troca, o layout de estoque e máquina passa a respeitar a linha de pilares.
Dois galpões 10x30 podem ter soluções diferentes. Diga ao projetista o que precisa ficar livre lá dentro; a solução estrutural é dele.
05 / AlturaPé-direito: a terceira medida do galpão.
O pé-direito sai do que precisa passar e ficar lá dentro: a altura de empilhamento, o portão, o veículo mais alto que entra (como o caminhão que descarrega com a caçamba levantada), a máquina mais alta em posição de transporte e a ponte rolante, se houver. Ventilação e calor também contam.
Pé-direito maior pede pilar mais alto e mais fechamento lateral, e quem define a medida é o projeto. Para barracão de máquinas, o guia do barracão pré-moldado rural lista as medidas da máquina que vale levar ao projetista.
06 / EscalaO que muda quando o tamanho muda.
- Peças. Mais comprimento pede mais módulos, cada um com pilares, vigas e terças (as peças que apoiam o telhado). Mais largura livre e mais pé-direito pedem peças maiores.
- Fundação. Mais pilares ou pilares mais carregados mudam o projeto de fundação, que o engenheiro faz a partir da sondagem (o ensaio que mostra como é o solo do terreno).
- Cobertura e fechamento. A cobertura acompanha a área; o fechamento lateral acompanha o contorno e o pé-direito.
- Piso. A área cresce junto, e a espessura sai do projeto do piso, pela carga que vai rodar em cima.
- Acesso. Peça comprida pede estrada e portão que deixem o caminhão passar e espaço firme para o guindaste.
Mesma área, galpões diferentes.
Um 10x30 e um 15x20 têm os mesmos 300 m². O 10x30 tem largura menor para vencer e 80 metros de contorno para fechar. O 15x20 é mais largo, o que pede mais da viga se o vão for livre, e tem 70 metros de contorno. A área sozinha não descreve o galpão.
Por isso não há preço de galpão 10x20 ou 10x30 em tabela: o valor sai do projeto e do escopo. Veja quanto custa um galpão pré-moldado e como comparar propostas.
07 / CotaçãoO que enviar para a cotação, com as medidas.
- Largura, comprimento e pé-direito que você imagina, ou o projeto, se já tiver.
- O uso: a maior máquina, o tipo de estoque, o veículo que entra.
- Se precisa de vão livre ou se aceita pilar no meio.
- Endereço ou localização da obra (o pin do mapa), com fotos do terreno e do acesso.
- O escopo: só a estrutura ou com cobertura, fechamento, escada e fundação.
Se ainda não tiver o projeto, envie o que tiver (planta, fotos e endereço) com a descrição da obra. O dimensionamento fica com o engenheiro responsável, e a CONCRECIA produz e monta conforme o projeto. O orçamento não tem custo, e o pagamento pode ser por boleto, PIX ou cartão, com as condições na proposta.
A CONCRECIA faz o galpão e barracão pré-moldado em Ribeirão Preto e região e também leva a estrutura, com montagem, para Franca, São Carlos, Araraquara, Barretos, Batatais, Jaboticabal e Bebedouro-SP. Veja como funciona o galpão pré-moldado em Franca, em São Carlos e em Araraquara.

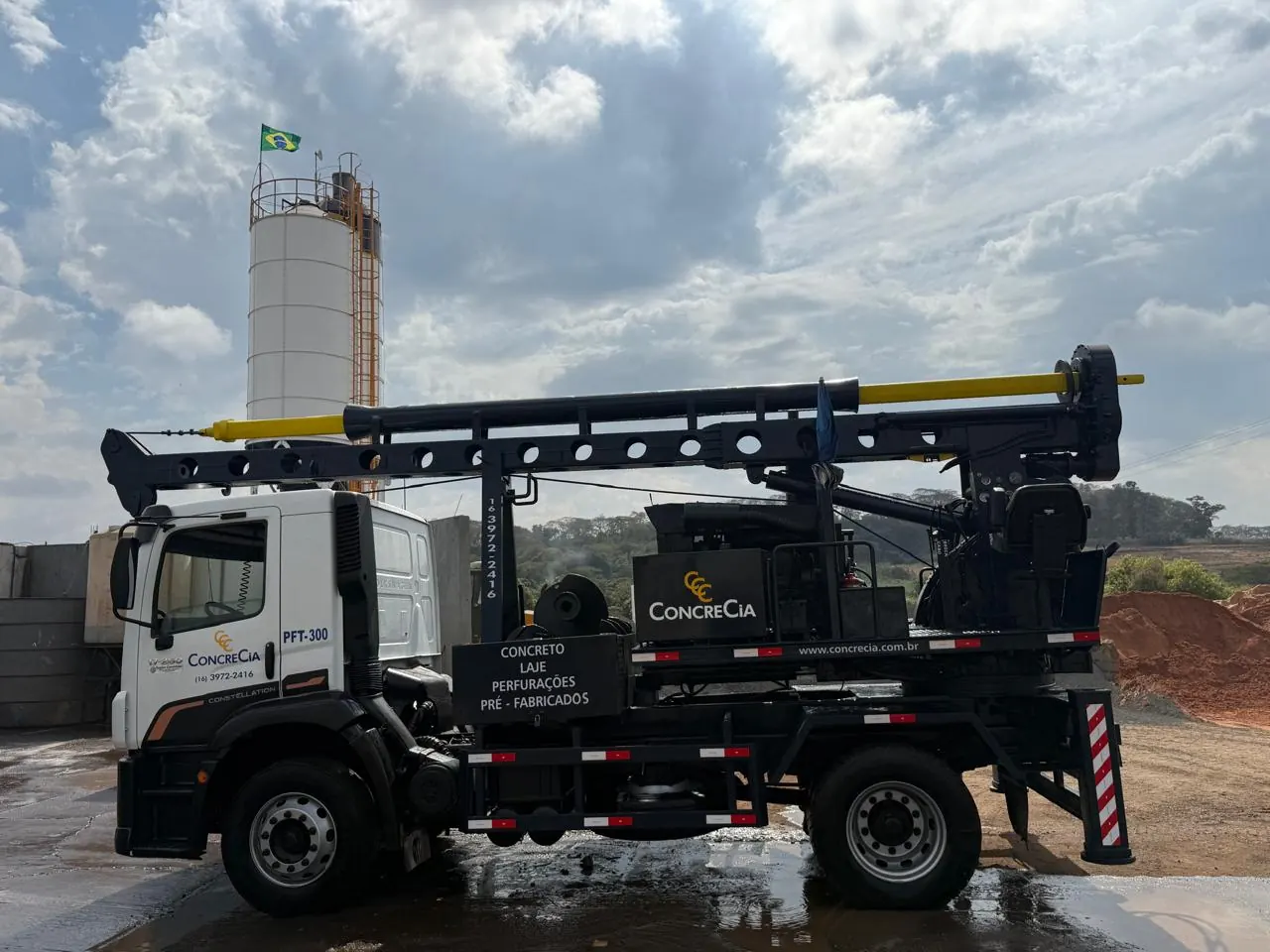

A fundação com estaca escavada pode entrar na mesma proposta. A perfuratriz (a máquina que perfura o solo para as estacas), montada sobre caminhão, executa estacas de até 1,20 m de diâmetro e até 20 m de profundidade, com as medidas de cada estaca definidas no projeto de fundação. O concreto usinado tem entrega direta em Ribeirão Preto (com Bonfim Paulista), Serrana, Dumont, Cravinhos, Sertãozinho, Brodowski e Jardinópolis. Fora delas, inclusive para o concreto das estacas, fale conosco: verificamos a possibilidade de atender ou de ajudar.
Perguntas frequentes sobre o tamanho do galpão.
O que significa galpão 10x20?
São 10 metros de largura por 20 de comprimento, ou 200 m² de área coberta. O pé-direito é a terceira medida, e as medidas finais saem do projeto.
Dá para fazer galpão pré-moldado pequeno, como um 6x12?
Pode ser, conforme o projeto. Em galpão pequeno, transporte, guindaste e montagem pesam mais na conta em relação à área. Envie as medidas, o uso e o endereço para avaliarmos o seu caso.
Um galpão 10x30 precisa de pilar no meio?
Depende do projeto. Vão livre ou pilar intermediário é decisão do projeto estrutural, olhando o uso, a circulação e as cargas.
Como escolher o pé-direito do galpão?
Pelo que precisa passar e ficar lá dentro: estoque empilhado, portão, máquina mais alta e ponte rolante, se houver. Quem define a medida é o projeto estrutural e o engenheiro responsável pela obra.
Vocês montam galpão fora de Ribeirão Preto?
Sim. Além de Ribeirão Preto e região, levamos galpão e barracão pré-moldado, com montagem, e fundação com estaca escavada para Franca, São Carlos, Araraquara, Barretos, Batatais, Jaboticabal e Bebedouro-SP. Fora das cidades de entrega direta do concreto usinado, verificamos a possibilidade de atender ou de ajudar com o concreto das estacas.
